易维护抗冲刷截止阀产品说明[专利号：ZL.201620129108.5]
一）用途
安装在汽轮机疏水、给水疏水、加热器疏水、锅炉疏水、过热器疏水、对空排气、连排定排等管道和容器上。

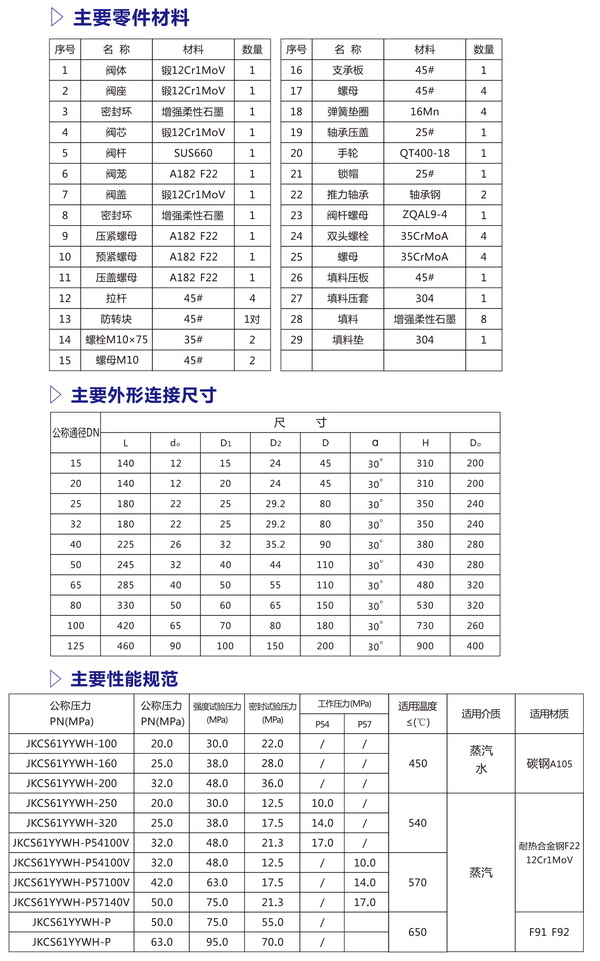

二）阀门材料
1、阀体材料：
A105适用温度450℃以下；
12Cr1MoV、F22适用温度570℃以下；F91、F92适用温度650℃以下。
2、阀芯、阀龙、阀座材料和阀体相对应，性能高阀体一个等级，阀杆采用高强度不锈钢，密封件采用增强柔性石墨。
三）结构优势：
1、截止阀由阀体、阀座、阀芯、阀茏、阀杆、支架等零件组成。
2、采用特殊活动式阀座设计方式。
一般的通用性阀门设计，密封面堆焊在阀门上，当剧烈温差时密封面承受阀门变形的挤压和拉开双重应力，极易开裂。该阀采用阀座特殊设计，将密封面堆焊在其线膨胀系数相当的基体上，基体与阀体组合，当在特殊剧烈温差阀体上产生变形时，传递到密封面上的应力将减弱至很小。密封面堆焊抗开裂的司太立合金，堆焊后热处理。
3、该阀座结构采用导流环形降压槽结构，能有效的降低介质冲刷对阀座密封面造成的损害。
4、该阀阀芯采用隐藏式密封面，有效避免介质直接冲刷密封面。
5、阀门中部采用自紧密封结构能适应高温、高压差场合，管道压力越高，密封效果越好。
6、该阀设计有上密封（倒密封）结构。当阀门全开时，介质与盘根有效隔离，起到保护盘根的作用；并可在线更换盘根。
7、该阀带套筒的特殊结构。阀楚上窗口采用对称分布，当阀门开启时，介质经过阀楚时产生对冲，可起到降压作用，防止汽蚀。
8、阀座、阀芯密封处维焊司太立硬质合金。
9、内部零件具有互换性，能在线快速维修、更换阀门全部内件。
10、阀体采用整体自由锻造，无杂质、疏松、气孔，更有效的、可靠地承受介质的压力。并使用寿命长。
11、阀芯、阀座、阀龙表面做渗氮硬化处理，可提高工件的疲劳寿命、耐磨性、抗腐蚀和抗咬合能力。
12、阀杆采用无旋转的方式，上下运动，可避免对盘根造成损伤。
13、阀门内部零件材料采用比阀体材料高一级性能的材料，其线膨胀系数优于阀体，不会出现卡抱死现象。
14、阀门密封材料采用增强柔性石墨，软密封可有效补充因温度变化产生的微变形。
15、阀杆材料采用高强度不锈钢，抗拉强度高，性能好。
16、阀茏上窗口采用对称分布，当阀门开启时，介质经过阀施时产生对冲，可起到降压作用，防止汽蚀。
17、该阀门传动部分采用双推力轴承结构，启闭轻便，并封闭起来，防止进入杂质。
18、高压介质进入阀门，先在阀笼充分降压释放压能和噪音，并在阀芯保护层的隔断下，流体不会冲蚀阀芯和阀座的密封面，从而起到免冲刷的作用，主要零件均选用耐热合金钢制造，阀芯和阀座的密封部位均采用焊司太立硬质合金的特殊加工工艺，阀座、阀芯、阀茏表面渗氮处理，从而起到抗冲刷的作用。阀门使用寿命长，开启灵活无卡滞等优点，阀座、阀瓣、阀采用可拆卸结构，可以快速更换新的配件，缩短维修工期。
